| RM 1902, EASEY BLDG., 253-261 HENNESSY YOLU, WANCHAI, HONGKONG | jason@hydraulicpumpvalve.com |
 |
| Menşe yeri: | Almanya |
| Marka adı: | Rexroth |

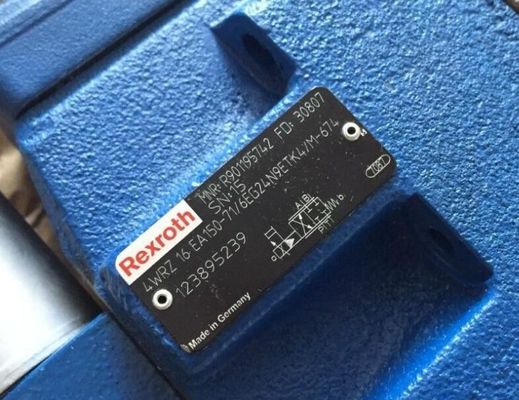

| Model numarası: | R901195742 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | On request |
| Ambalaj bilgileri: | standart kağıt kutusu |
| Teslim süresi: | 7-10days |
| Ödeme koşulları: | T / T, Western Union |
| Yetenek temini: | 100pcs aylık |
| mnr: | R901195742 | Model numarası.: | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
|---|---|---|---|
| Vurgulamak: | R901195742,Yönlü Rexroth Hidrolik Valfler |
||
Rexroth 4WRZ Serisi Oransal yön valfleri, pilotla çalıştırılan, elektriksel konum geri bildirimi olmadan, entegre elektronikler (OBE) olmadan
Boyut 10, 16, 25, 32, 52
Bileşen serisi 7X
Maksimum çalışma basıncı 350 bar
Maksimum akış 2800 l / dak
Özellikleri
Pilot kontrollü, entegre elektronikli (OBE) 2 kademeli oransal yön valfleri
Bir akışın yönünün ve büyüklüğünün kontrolü
Merkezi dişli ve çıkarılabilir bobinli orantılı solenoidler aracılığıyla çalışma
Alt plaka montajı için: ISO 4401'e göre bağlantı modeli
İsteğe bağlı yardımcı işletim cihazı
Yay merkezli kontrol makarası
Bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!
| Tür | 4WRZ | ||||||
| Boyut | 10 | 16 | 25 | 32 | 52 | ||
| Kurulum konumu | herhangi, tercihen yatay | ||||||
| ortam sıcaklık aralığı | ° C | -20… +70 | |||||
| Saklama sıcaklığı aralığı | ° C | -20… +80 | |||||
| Ağırlık | Alt plaka montajı için | kilogram | 7.8 | 11.9 | 18.2 | 42.2 | 79.5 |
| flanş bağlantısı için | kilogram | 77.5 | |||||
| "D3" ile | kilogram | 8.3 | 12.4 | 18.7 | 42.7 | 80 | |
| DIN EN 60068-2-6'ya göre sinüs testi | 10 döngü, 10… 2000 .. 10 Hz logaritmik frekans değiştirme hızı 1 oktav / dak, 5 ila 57 Hz, genlik 1,5 mm (pp), 57 ila 2000 Hz, genlik 10 g, 3 eksen | ||||||
| DIN EN 60068-2-64'e göre gürültü testi | 20… 2000 Hz, genlik 0,05 g2 / Hz (10 gRMS) 3 eksen, test süresi eksen başına 30 dakika | ||||||
| DIN EN 60068-2-27'ye göre şok testi | Yarım sinüs 15g / 11 ms, eksen başına 3 kez pozitif ve 3 kez negatif yönde, 3 eksen | ||||||
| DIN EN 60068-2-30'a göre nemli ısı | Varyant 2: +25 ° C… +55 ° C,% 90…% 97 bağıl nem, 2 döngü á 24 saat | ||||||
| Boyut | 10 | 16 | 25 | 32 | 52 | |||
| Maksimum çalışma basıncı | bar | 315 | 350 | |||||
| Çalışma basıncı aralığı | Harici pilot yağ beslemesi | bar | 30… 100 | 20… 100 | ||||
| "D3" olmadan pilot kontrol valfi, dahili pilot yağ dönüşü | bar | 30… 100 | ||||||
| Dahili pilot yağ beslemesi | bar | 100… 315 | 100… 350 | |||||
| Maksimum dönüş akış basıncı | Port T ve R, harici pilot yağ dönüşü | bar | 315 | 250 | 150 | 250 | ||
| Port T, dahili pilot yağ dönüşü | bar | 30 | ||||||
| Bağlantı Noktası Y | bar | 30 | ||||||
| Maksimum akış | l / dak | 170 | 460 | 870 | 1600 | 2800 | ||
| Nominal akış | l / dak | 25 50 85 |
100 125 150 180 |
220 325 |
360 520 |
1000 | ||
| Pilot akış | giriş sinyali 0 →% 100 | Bağlantı Noktası X ve Y | l / dak | 3.5 | 5.5 | 7 | 15.9 | 7 |
| Pilot hacmi | anahtarlama işlemi 0 →% 100 | cm³ | 1.7 | 4.6 | 10 | 26.5 | 54.3 | |
| Hidrolik sıvı sıcaklık aralığı | ° C | -20… +80 | ||||||
| tercihen | ° C | -40… +50 | ||||||
| Viskozite aralığı | mm² / sn | 20… 380 | ||||||
| tercihen | mm² / sn | 30… 46 | ||||||
| Hidrolik sıvının maksimum kabul edilebilir kirlenme derecesi, ISO 4406 (c) 'ye göre temizlik sınıfı 1) | Pilot kontrol valfi | ISO 4406 (c) uyarınca Sınıf 18/16/13 | ||||||
| Ana valf | ISO 4406 (c) 'ye göre Sınıf 20/18/15 | |||||||
| Histerezis | % | ≤ 6 | ||||||
| 1) | Hidrolik sistemlerde bileşenler için belirtilen temizlik sınıflarına uyulmalıdır.Etkili filtreleme, hataları önler ve aynı zamanda bileşenlerin yaşam döngüsünü artırır.Filtrelerin seçimi için bkz. Www.boschrexroth.com/filter. |
| Boyut | 10 | 16 | 25 | 32 | 52 | ||
| Gerilim türü | Doğrudan voltaj | ||||||
| Komut değeri çakışıyor | % | 15 | |||||
| Maksimum solenoid akımı | Bir | 1.5 | |||||
| Solenoid bobin direnci | 20 ° C'de soğuk değer | Ω | 4.8 | ||||
| Maksimum sıcak değer | Ω | 7.2 | |||||
| Harekete geçirilmiş zaman | % | 100 | |||||
| Maksimum bobin sıcaklığı 1) | ° C | + 150 | |||||
| DIN EN 60529'a göre koruma sınıfı | IP65 (eşleşen konektör takılı ve kilitli) | ||||||
| Güç kaynağı | V | 24 | |||||
| Besleme gerilimi aralığı | V | 19,4… 35 | |||||
| 1) | Solenoid bobinlerde oluşan yüzey sıcaklıklarından dolayı Avrupa standartları ISO 13732-1 ve EN 982'ye uyulması gerekmektedir. |
| Hidrolik sıvı | Sınıflandırma | Uygun sızdırmazlık malzemeleri | Standartlar |
| Mineral yağlar ve ilgili hidrokarbonlar | HL, HLP | NBR / FKM | DIN 51524 |
| Aleve dayanıklı - içeren su | HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 |
|
Hidrolik sıvılar hakkında önemli bilgiler: Diğer hidrolik sıvıların kullanımıyla ilgili daha fazla bilgi ve veri için lütfen bizimle iletişime geçin. Teknik vana verileriyle ilgili sınırlamalar olabilir (sıcaklık, basınç aralığı, kullanım ömrü, bakım aralıkları vb.). İşlemin ve kullanılan işletim ortamının parlama noktası, maksimum solenoid yüzey sıcaklığının 40 K üzerinde olmalıdır. Aleve dayanıklı - içeren su: |
|||
| R901334163 | 4WRZ16EA150-7X / 6EG24ETK4 / D3M |
| R900979554 | 4WRZ16EA150-7X / 6EG24N9EK4 / D3M |
| R901140837 | 4WRZ16EA150-7X / 6EG24N9EK4 / M |
| R900765375 | 4WRZ16EA150-7X / 6EG24N9ETK4 / D3M |
| R900728839 | 4WRZ16EA150-7X / 6EG24N9ETK4 / M |
| R901195742 | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 |
| R901085822 | 4WRZ16EA150-7X / 6EG24N9K4 / D3M |
| R901091020 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R978916080 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R901124048 | 4WRZ16EA150-7X / 6EG24N9K4 / M |
| R900963363 | 4WRZ16EA150-7X / 6EG24N9K4 / V |
| R901053298 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3M |
| R901416782 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3V |
| R901122586 | 4WRZ16EA150-7X / 6EG24N9TK4 / M |
| R901357503 | 4WRZ16EA150-7X / 6EG24XEJET / D3V |
| R900954661 | 4WRZE16EA150-7X / 6EG24ETK31 / A1M |
| R900784553 | 4WRZE16EA150-7X / 6EG24ETK31 / F1M |
| R901014847 | 4WRZE16EA150-7X / 6EG24ETK31 / F1V |
| R900971416 | 4WRZE16EA150-7X / 6EG24K31 / A1D3M |
| R901160822 | 4WRZE16EA150-7X / 6EG24K31 / A1M |
| R900967062 | 4WRZE16EA150-7X / 6EG24K31 / A1V |
| R901117243 | 4WRZE16EA150-7X / 6EG24K31 / F1D3V |
| R901233621 | 4WRZE16EA150-7X / 6EG24K31 / F1V |
| R900738677 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3M |
| R978909308 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3V |
| R901315878 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1V |
| R978919051 | 4WRZE16EA150-7X / 6EG24N9EK31 / F1D3V |
| R900729304 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3M |
| R900930909 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3V |
| R978913404 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1V |
| R901194399 | 4WRZE16EA150-7X / 6EG24N9K31 / A1D3V |
| R901396896 | 4WRZE16EA150-7X / 6EG24N9K31 / A1M |
| R901395679 | 4WRZE16EA150-7X / 6EG24TK31 / F1M |
